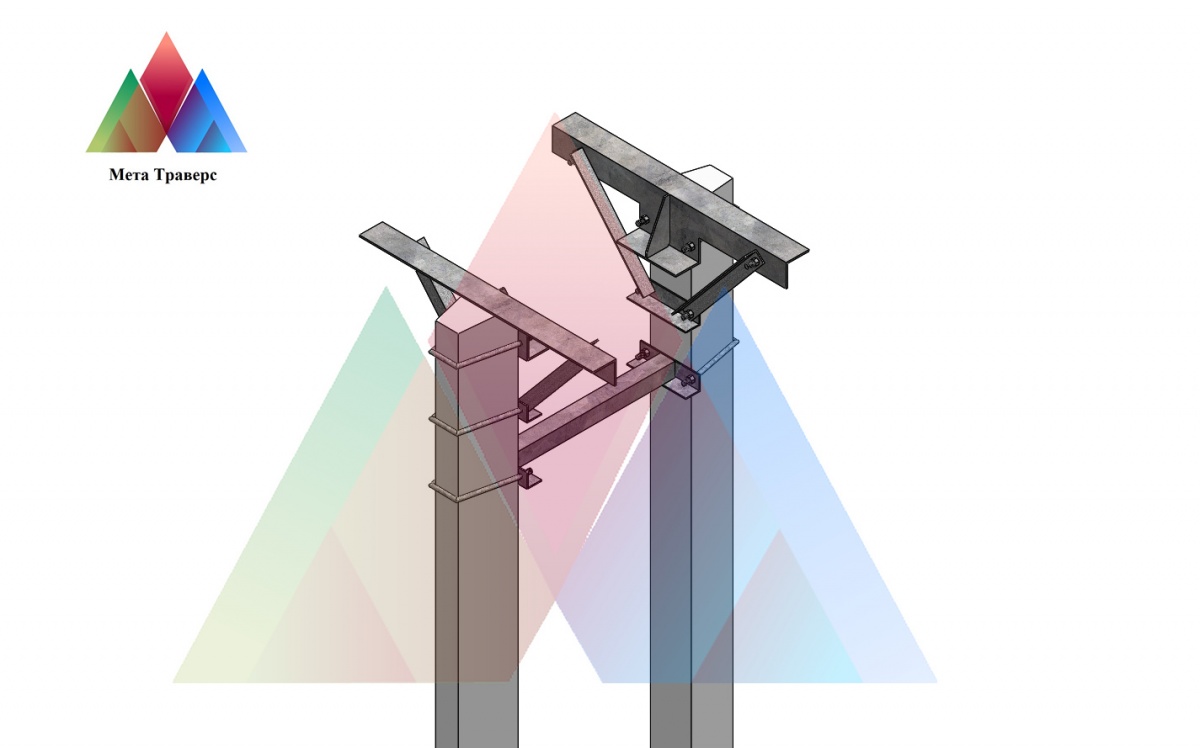

Рама КТП-25...160 установка на приставках. ТМП 32-4863/339-1.38

Рама КТП-25...160 установка на приставках. ТМП 32-4863/339-1.38

Рама для установки КТП-25...160 кВА изготавливаются по типовым материалам для проектирования ТМП 32-4863/339 выпущенных взамен ОТУ 32-4863.

Данный тип рамы применим для монтажа КТП шкафного типа (сельхозки) на ровных участках, в откосе полотна железнодорожного пути согласно ТМП 32-4863/339-1.40.

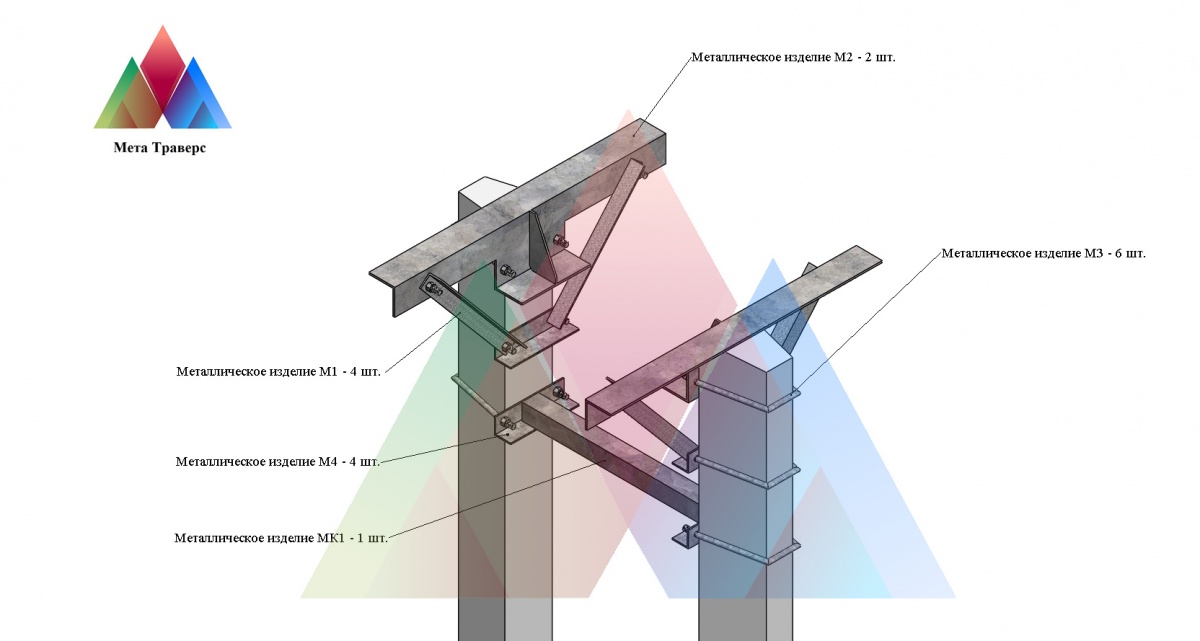

Комплектация изделия:

• Металлическое изделие М1 (ТМП 32-4863/339-1.50) - 4 шт.;
• Металлическое изделие М2 (ТМП 32-4863/339-1.50) - 2 шт.;
• Металлическое изделие М3 (ТМП 32-4863/339-1.50) - 6 шт.;
• Металлическое изделие М4 (ТМП 32-4863/339-1.50) - 4 шт.;
• Металлическое изделие МК1 (ТМП 32-4863/339-1.50) - 1 шт.;
• Гайка М16 - 16 шт.;
• Шайба 16 - 16 шт.;
• Болт М16х50 - 4 шт.

Для обслуживания КТП эксплуатационным персоналом к раме устанавливают площадку обслуживания.

Вес изделия - 61 кг.
